1.4 Réseaux Admin & Industriel : 2 com

C’est la configuration Lina avec réseau Administratif séparé du réseau industriel avec au moins deux services de communication.

1.4.1 Schéma multiservices de communication

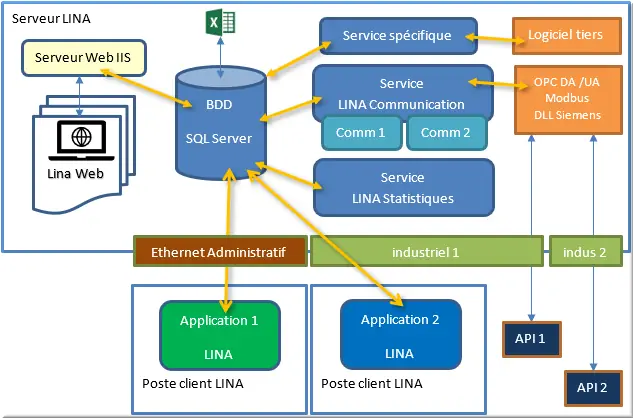

Figure 4 : architecture séparée + 2 com

1.4.2 Descriptif multiservices de communication

Un seul serveur avec :

1. Plusieurs cartes réseau Ethernet : 1 « Administratif » et plusieurs « Industriel » ;
2. La base de données Microsoft SQL Server : Standard ou supérieur ;
3. Le service LINA communication qui fait les acquisitions sur les API en passant par le serveur OPC. Il est séparé en plusieurs « Communication », chacune étant dédiée à un ou plusieurs API. Cela permet de répartir la charge pour garder des temps de cycle raisonnables, et si un réseau « tombe », seule la communication correspondante est en défaut, les acquisitions continuent sur les autres ;
4. Le service LINA Statistique qui fait les calculs et envoie des rapports ;
5. Serveur Web Microsoft IIS.

Des postes client sur le réseau « Administratif » ou « Industriel » avec :

• Application LINA qui accède à la base de données du serveur ;
• Navigateur Lina Web.

1.4.3 Cas d’utilisation

L'installation a un nombre important de données à remonter :

1. Plus de 100 courbes, 100 compteurs, 100 alarmes, 100 évènements ;
2. Une vingtaine de synoptiques et en plus du procédé ou du TRS ;
3. À partir de 5 API sur les réseaux industriels ;
4. Séparation des réseaux « Administratif » et plusieurs réseaux « Industriel ».
